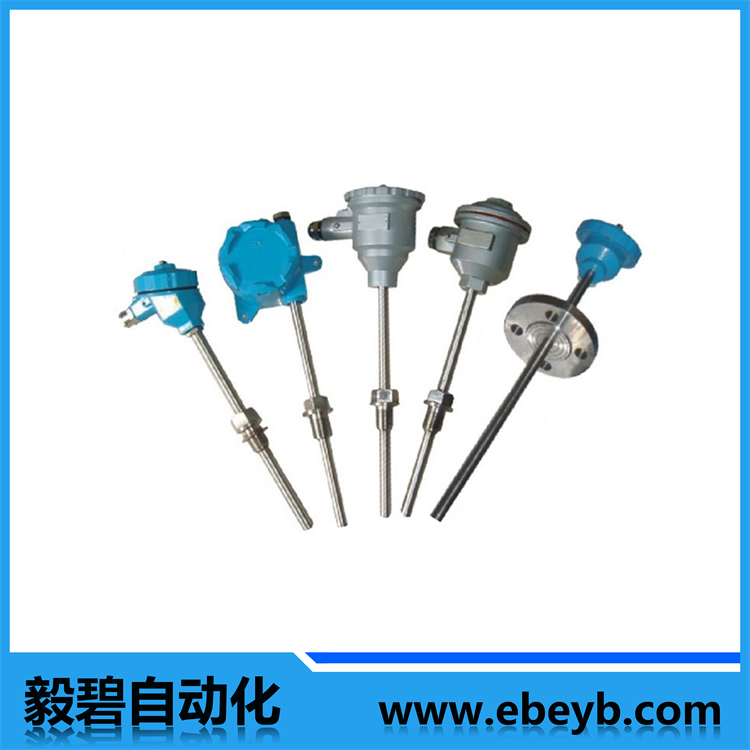

一、应用
通常和显示仪表、记录仪表等配套使用。直接测量生产现场存在碳氢化合物等爆炸的-200-500℃范围内液体、蒸汽和气体介质以及固体表面温度。
二、特点
1、多种防爆形式,防爆性能好;
2、压簧式感温元件,抗振性能好;
3、测温范围大;
4、机械强度高,耐压性能好;
三、工作原理
防爆热电阻是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花,电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行隔爆。
四、主要技术参数
1、产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836
2、常温绝缘电阻
热电阻在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻≥100MΩ.m
3、测量范围及允差
型号 | 分度号 | 测量范围℃ | 精度等级 | 允许偏差 |
WZP | PT100 | -200-500 | A级 | ±(0.15+0.002[t]) |
B级 | ±(0.30+0.005[t]) |
注:t为感温元件实测温度
4、取证一览表
防爆级别 | 防爆证号 | 认证机构 |
dIIBT4 | GYB02544 | NEPSI |
dIIBT5 | GYB02562 | NEPSI |
dIICT4 | GYB02621 | NEPSI |
dIICT5 | GYB02632 | NEPSI |
iaIICT6 | GYB02653 | NEPSI |
注:NEPSI防爆认证系******级仪器仪表防爆安全监督检验站。
五、型号命名方法
W 温度仪表 | |||||||||
Z 热电阻 | |||||||||
感温元件材料 分度号 P铂热电阻 pt100 | |||||||||
偶丝对数 无 单支 2 双支 | |||||||||
安装固定形式 1 无固定装置 2 固定螺纹 3 活动法兰 4 固定法兰 5 活络管接头式 7 直行管接头式 8 固定螺纹管接头式 9 活动螺纹管接头式 | |||||||||
接线盒形式 4 防爆式 | |||||||||
保护管直径 0 Φ16 1 Φ20(Φ12) | |||||||||
防爆型式 B 隔爆式 | |||||||||
工作端形式 G 变截面 | |||||||||
W | Z | P | 2 | 2 | 4 | 0 | B | G | 典型型号示例 |
六、规格型号
1、无固定装置防爆热电阻
型号 | 分度号 | 测温范围℃ | 热响应时间 | 保护管材质 | 规格 | |
d | l | |||||
WZP-140 | PT100 | -200-500 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 300 400 500 650 800 900 |
WZP-140G | <90s | |||||
WZP-141 | <24s | Φ20 | ||||
WZP-141G | <24s | |||||
WZP2-140 | <90s | Φ16 | ||||
WZP2-140G | <90s | |||||
WZP2-141 | <24s | Φ20 | ||||
WZP2-141G | <24s |
注: 1)、防爆热电阻A级按照协议订货,结构同热电偶,性能同普通热电阻;
2)、保护管材质根据协议订货;
3)、变截面型式内配铠装元件;
4)、“L”根据协议订货。
2、固定螺纹式热电阻
型号 | 分度号 | 测温范围℃ | 热响应时间 | 保护管材质 | 规格 | |
d | l | |||||
WZP-240 | PT100 | -200-500 | <90s | 1Cr18Ni9Ti | Φ16 | 300*150 350*200 450*300 550*400 650*500 800*650 950*800 1050*900 |
WZP-240G | <90s | |||||
WZP-241 | <24s | Φ20 | ||||
WZP-241G | <24s | |||||
WZP2-240 | <90s | Φ16 | ||||
WZP2-240G | <90s | |||||
WZP2-241 | <24s | Φ20 | ||||
WZP2-241G | <24s |
注: 1)、防爆热电阻A级按照协议订货,结构同热电偶,性能同普通热电阻;
2)、保护管材质根据协议订货;
3)、变截面型式内配铠装元件;
4)、“L”根据协议订货。
3、活动法兰热电阻
型号 | 分度号 | 测温范围℃ | 热响应时间 | 保护管材质 | 规格 | |
d | l | |||||
WZP-340 | PT100 | -200-500 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 300 400 500 650 800 900 |
WZP-340G | <90s | |||||
WZP-341 | <24s | Φ20 | ||||
WZP-341G | <24s | |||||
WZP2-340 | <90s | Φ16 | ||||
WZP2-340G | <90s | |||||
WZP2-341 | <24s | Φ20 | ||||
WZP2-341G | <24s |
注: 1)、防爆热电阻A级按照协议订货,结构同热电偶,性能同普通热电阻;
2)、保护管材质根据协议订货;
3)、变截面型式内配铠装元件;
4)、“L”根据协议订货。
4、固定法兰热电阻
型号 | 分度号 | 测温范围℃ | 热响应时间 | 保护管材质 | 规格 | |
d | l | |||||
WZP-440 | PT100 | -200-500 | <90s | 1Cr18Ni9Ti | Φ16 | 300*150 350*200 450*300 550*400 650*500 800*650 950*800 1050*900 |
WZP-440G | <90s | |||||
WZP-441 | <24s | Φ20 | ||||
WZP-441G | <24s | |||||
WZP2-440 | <90s | Φ16 | ||||
WZP2-440G | <90s | |||||
WZP2-441 | <24s | Φ20 | ||||
WZP2-441G | <24s |
注: 1)、防爆热电阻A级按照协议订货,结构同热电偶,性能同普通热电阻;
2)、保护管材质根据协议订货;
3)、变截面型式内配铠装元件;
4)、“L”根据协议订货。
5、活络管接头式热电阻
型号 | 分度号 | 测温范围℃ | 螺纹规格 | 保护管材质 | 规格 | |
d | l | |||||
WZP-54 | PT100 | -200-500 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 300*150 350*200 450*300 550*400 650*500 |
WZP2-54 | ||||||
WZP-54A | NPT1/2 | |||||
WZP2-54A |
6、直形管接头式热电阻
型号 | 分度号 | 测温范围℃ | 螺纹规格 | 保护管材质 | 规格 | |
d | l | |||||
WZP-74 | PT100 | -200-500 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 300*150 350*200 450*300 550*400 650*500 |
WZP2-74 | ||||||
WZP-74A | NPT1/2 | |||||
WZP2-74A |
7、固定螺纹管接头式热电阻
型号 | 分度号 | 测温范围℃ | 螺纹规格 | 保护管材质 | 规格 | |
d | l | |||||
WZP-84 | PT100 | -200-500 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 300*150 350*200 450*300 550*400 650*500 |
WZP2-84 | ||||||
WZP-84A | NPT1/2 | |||||
WZP2-84A |
8、活动螺纹管接头式热电阻
型号 | 分度号 | 测温范围℃ | 螺纹规格 | 保护管材质 | 规格 | |
d | l | |||||
WZP-94 | PT100 | -200-500 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 300*150 350*200 450*300 550*400 650*500 |
WZP2-94 | ||||||
WZP-94A | NPT1/2 | |||||
WZP2-94A |
注:1)、如无特殊约定,L仅为参考尺寸,热电偶/热电阻的插深应按照热安装套管U尺寸计算;
2)、元件为弹性铠装式元件,对于热电阻元件Φ3只适用于单支元件。
