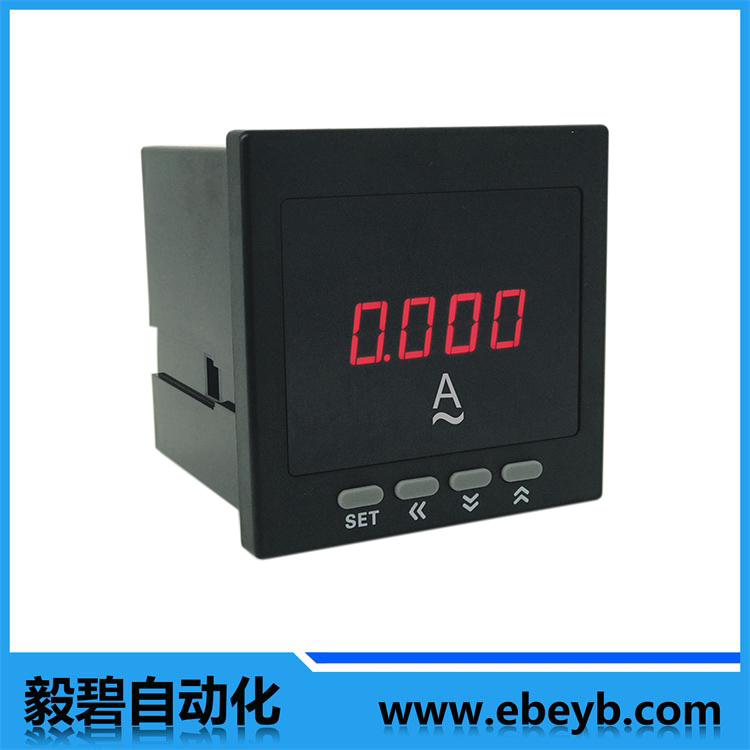

智能交流电压电流表的详细介绍
AC系列智能交流电压电流表可以测量满度5A的信号(电压输入0-600V),具有模拟量变送输出、接点信号开关量输出、光电全隔离的RS485通讯接口等功能。
AC□--3□□□/□□ | ||||||
外形尺寸 | B |
面板尺寸 160×80 开孔 152×76 深度 80mm (横式) | ||||
报警能力 | 0 |
无报警能力 | ||||
输入信号 | 3 | 交流电压:0~600V直接输入 | ||||
附加能力 | S |
光电隔离通讯接口RS485
| ||||
工作电压 | D | 24V.DC供电 |
技术参数:
※ 测量精度:0.2%FS±1个字
※ 显示方式:主窗口四位数字显示测量值、副窗口四位数字显示设定值
※ 报警功能:上限,下限,上上限,下下限,上限单回差,下限单回差等十来种报警方式
※ 输入特性:交流电压:0~600V直接输入
交流电压:600V以上降压转换为满量程为100V的直流输入
交流电流:0~5A直接输入
交流电流:5A以上由电流互感器转换为满量程5A的电流输入
※ 变送输出:直流电压(1~5V或0~5V)或直流电流(0~10mA或4~20mA)
※ 通讯接口:RS485协议
※ 接点输出:两个继电器触点3A/220VAC(***大)
※ 工作电源:220VAC或24VDC
※ 工作环境:温度0~50℃,相对湿度≤85%,无腐蚀气体,无强烈震动场合
