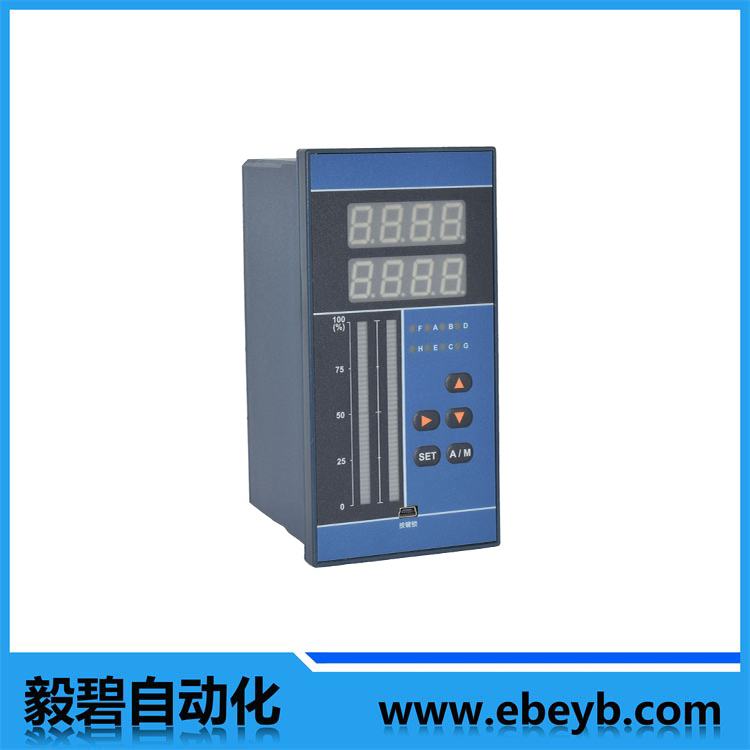

类别

Q

输出为电流信号（一般驱动气动阀或输出给伺服放大器）Q操即气动操作器

外形尺寸

B
  H
  F
  Q
  W
  I

面板尺寸 160×80 开孔 152×76 深度 80mm （横式）
  面板尺寸 80×160 开孔 76×152 深度 80mm （立式）
  面板尺寸 96×96  开孔   92×92  深度 120mm
  面板尺寸 72×72  开孔   68×68  深度 120mm
  面板尺寸 96×48  开孔   92×46  深度 120mm
  面板尺寸 48×96  开孔   46×92  深度 120mm

输入信号
  DCS或调节器给
  定的阀位信号

0
  2
  3
  4
  5
  9

无此选项
  0-10mA
  4-20mA
  1-5VDC
  0-5VDC
  以上兼容

控制输出
  给定阀位
  输出值

2
  3
  4
  5
  9

0-10mA
  4-20mA
  1-5VDC
  0-5VDC
  以上兼容

阀位输入

2
  3
  4
  5
  9

0-10mA
  4-20mA
  1-5VDC
  0-5VDC
  以上兼容

阀位输出

0
  2
  3
  4
  5
  9

无此选项
  0-10mA
  4-20mA
  1-5VDC
  0-5VDC
  以上兼容

状态输出

0
  1
  2
  3

无状态输出
  手动状态输出
  断线报警输出(可以迟滞报警输出)
  测量信号越限报警输出

附加能力
  （多种功能，重复标注）

Z
  EM1
  EM2
  S

光柱阀位指示
  远程手动1，作用时输出保持
  远程手动2。作用时输出为预至值
  通讯接口RS485（默认）或RS232

工作电源

A
  D

220VAC，可不写
  24VDC
