工业热电偶
gong-ye-re-dian-ou

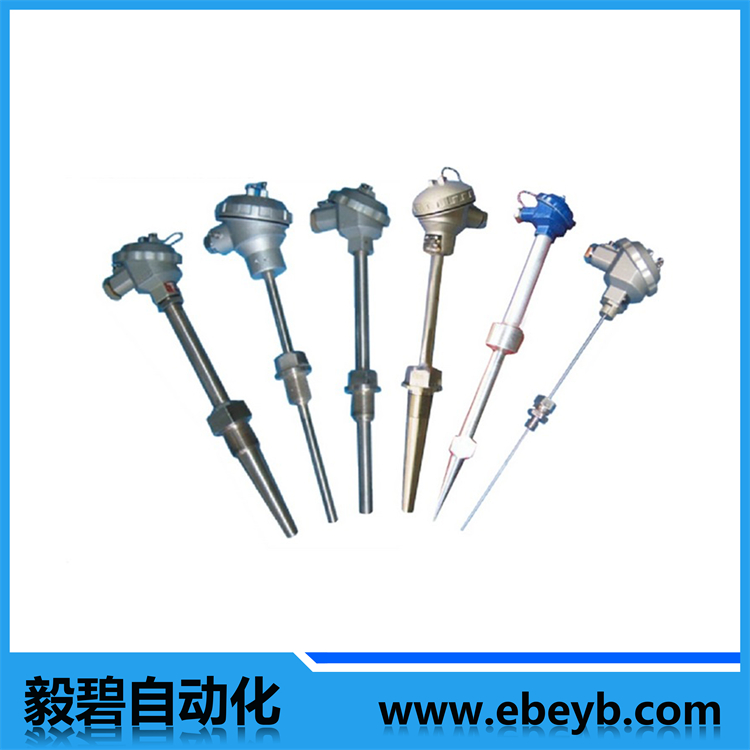

  • 商品名称:电站热电偶
  • 添加时间:2020-02-22 21:48:29
  • 联系电话:021-39558750
    联系邮箱:ebauto18@126.com
介绍:

一、应用

       专业针对电站设计,可以满足30万、60万千瓦等发电机组及辅机测温需要。适合于蒸汽管道、锅炉及其他对温度、压力、流速有所要求的场合,直接测量各种生产过程中的-100℃~800℃范围内液体、蒸汽和气体介质以及固体表面温度。

二、工作原理

       热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。

三、主要技术参数

1、产品执行标准

IEC584,IEC751,IEC1515,GB/T16839-1997,JB/T8622-1997,JB/T8623-1997

2、常温绝缘电阻

       热电偶在环境温度为20±15℃,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻≥1000MΩ.m。
3、测温范围及允差

型号

分度号

允差等级

I

II

允差值

测温范围℃

允差值

测温范围℃

WRN

K

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004│t│

375~1000

±0.0075│t│

333~1200

WRE

E

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004│t│

375~800

±0.0075│t│

333~900

注:t为感温元件实测温度******值

四、型号及规格

1、电站热电偶

型号

分度号

测量范围℃

公称压力

流速

备注

WRNR-01
  WRNR2-01

K

0~800

≤30MPa

≤100m/S

    绝缘式

WRER-01
  WRER2-01

E

0~600

WZPR-01
  WZPR2-01

Pt100

-200~500

WRN-624
  WRN2-624

K

0~800

≤30MPa

≤80m/S

绝缘式

WRE-624
  WRE2-624

E

0~600

WZP-624
  WZP2-624

Pt100

-200~500

WRN-625
  WRN2-625

K

0~800

接壳式

WRE-625
  WRE2-625

E

0~600

注:1)热电偶Ⅰ级、热电阻A级按协议订货;
   2)保护管材质为1Cr18Ni9Ti,其余材质根据协议订货;

2、热套式热电偶

型号

分度号

测量范围℃

公称压力

流速

规格
  L×1

WRNR-12
  WRNR2-12

K

0~800

≤10MPa

-

440×230
  640×430
  840×630
  1340×1130
  2500×1200
  3000×1500
  3500×1700

WRER-12
  WRER2-12

E

0~600

WZPR-12
  WZPR2-12

Pt100

-200~500

WRNR-12A
  WRNR2-12A

K

0~800

WRER-12A
  WRER2-12A

E

0~600

WZPR-12A
  WZPR2-12A

Pt100

-200~500

WRNR-13
  WRNR2-13

K

0~800

≤30MPa

≤100m/s

380×50
  430×100
  480×150

WRER-13
  WRER2-13

E

0~600

WZPR-13
  WZPR2-13

Pt100

-200~500

WRNR-14
  WRNR2-14

K

0~800

≤15MPa

≤30m/s

280×50
  330×100
  380×150
  430×250
  480×250
  530×300

WRER-14
  WRER2-14

E

0~600

WZRP-14
  WZPR2-14

Pt100

-200~500

WRNR-15
  WRNR2-15

K

0~800

≤910MPa

≤9m/s

280×50
  330×100
  380×150
  430×250
  480×250
  530×300
  580×350
  630×400

WRER-15
  WRER2-15

E

0~600

WZPR-15
  WZPR2-15

Pt100

-200~500

注:1)热电偶Ⅰ级、热电阻A级按协议订货;

  2)保护管材质为1Cr18Ni9Ti,其余材质根据协议订货;

  3)型号12连接螺纹为M60X3,12A连接螺纹为NPT2"。保护管材质为1Cr18Ni9Ti
