压力变送器
ya-li-bian-song-qi

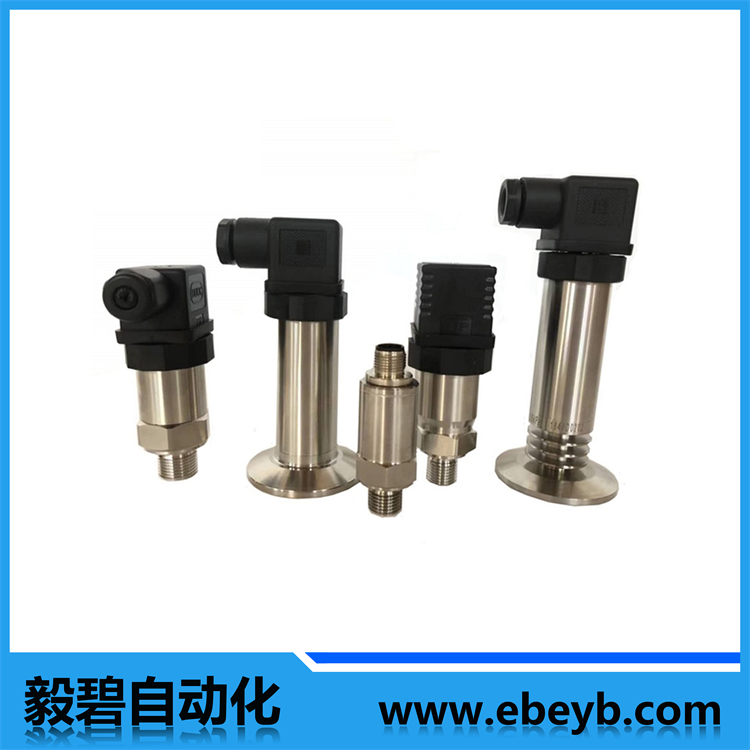

  • 商品名称:精巧型压力变送器
  • 添加时间:2020-02-27 14:04:47
  • 联系电话:021-39558750
    联系邮箱:ebauto18@126.com
介绍:

一、用途

       精巧型压力变送器(扩散硅压力变送器)是工业实践中***为常用的一种传感器,将压力转换成气动信号或电动信号进行控制和远传的设备。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等),以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道、医疗、食品等众多行业。

二、特点

1、进口扩散硅,适用不同的介质的压力液位测量;

2、不锈钢激光焊接,抗震抗腐;

3、激光调阻温度补偿,使用温域宽,测量准确度高;

4、精巧的结构,多种过程连接,安装方便;

5、过压过流反向级性电路保护,可靠性高;

6、小巧精致,适用于狭小空间的压力测量。

三、技术参数

量程

-100KPa-0-100MPa内任意量程,***小量程为5KPa(扩散硅压力传感器)

准确度等级

0.5级,0.2级

介质温度

-30~+85℃

环境温度

-20~+85℃

供电电压

DC24V

负载能力

电流输出型≤500Ω(不带显示);电压输出型:≥3KΩ

非线性

±0.2%F.S

迟滞性与可重复性

±0.1%F.S

年长期稳定性

±0.1%F.S

热力零点每度漂移

±0.02%F.S

响应时间

≤50ms

***大工作压力

1.5倍量程

电气连接

标准赫斯曼接头

过程连接

外螺纹(M20*1.5、G1/2、1/2NPT等)

卡盘

外部零件材质

304不锈钢/316L不锈钢

防护等级

IP54

四、规格型号

EBY-K

规格代码

说明


O-

不防爆

B-

防爆


P

防护型铸铝外壳

H

标准赫斯曼接头


A

4-20mA电流输出不带显示

A1

0-10mA电流输出不带显示

V1

0-5V电压输出

V2

0-10V电压输出

R

RS485

HA

带HART通讯叠加4-20mA输出


G-

表压

A

绝压


Z

LCD显示(仅限于4-20mA输出产品)

E

LED显示(仅限于4-20mA输出产品)


G

螺纹(默认M20×1.5,其他规格备注)

F

法兰安装(DN25、DN40等)

W

卡盘安装

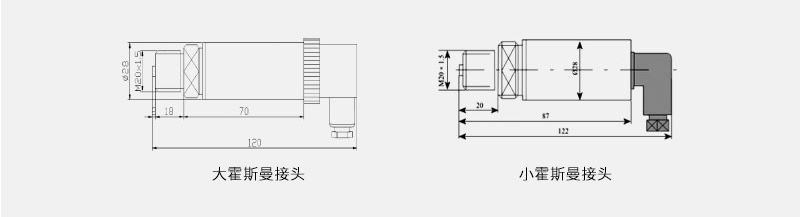

五、外形尺寸
