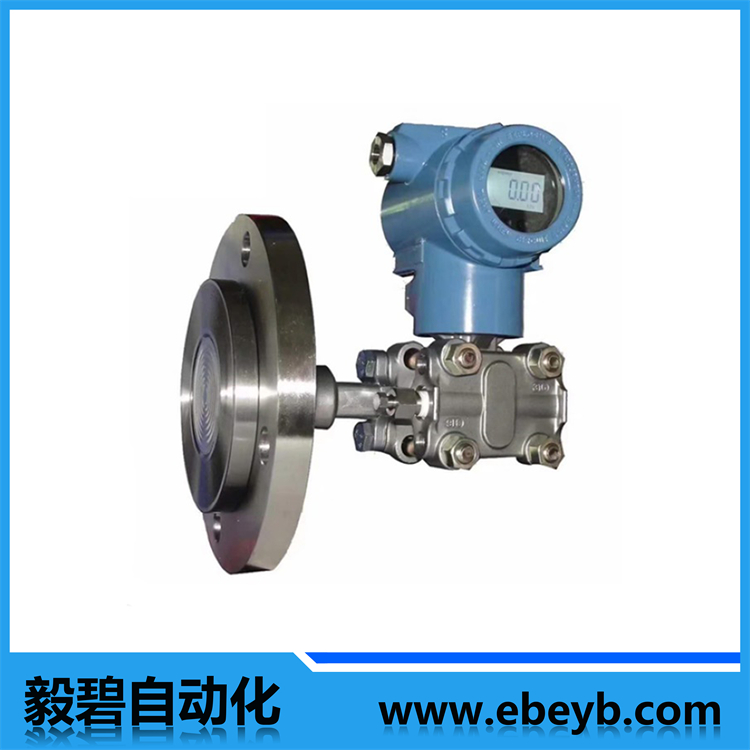

  • 商品名称:液位压力变送器
  • 添加时间:2020-02-27 14:06:06
  • 联系电话:021-39558750
    联系邮箱:ebauto18@126.com
介绍:

一、介绍

       电容式差压变送器及远传差压变送器是差压变送器中的新产品。广泛用于石油、化工、冶金、电力、轻工、建材、科研等企事业单位,实现对各种流体压力的测量,配用节流装置可检测液体、汽体和蒸汽,以及粘性、沉淀性或易产生结晶颗粒的流体的流量,也可以检测差压,表压和分界面,还可以检测开口容器或受压容器内液体的液位。

二、特点

1、体积小、重量轻。因为它零部件少,结构简单,而且差压、位移、电容信号的变换连接在一起,大大压缩了体积,减小了重量。

2、精度高。由于无机械传动和磨擦,而且电容值相对变化量较大,所以精度容易做得高。

3、可靠性好。由于可动件少,测量部件为全封闭焊接的固体结构,电子元器件经过严格的老化筛选,并采用特珠的接插体,从而大大提高了变送器的可靠性。

3、量程可调范围大,而且带有正、负迁移结构。量程可调范围大于6:1,量程零点外部连接可调。

4、过载性能好。传感器内部采用了结构简单、性能可靠的凹弧面过载保护结构。

5、具有可调阻尼装置,可以用于脉动流体的测量。

6、变送器针对隔爆型和本质安全型采用于专用电路,该电路***大输出小于30mA。

7、变送器可以附加100%指针、LCD液晶、LED数码管显示,现场读数十分方便。

8、变送器采用4~40mA DC标准电流信号输出,二线制工作,带负载、抗干扰能力强。

三、技术参数

介质

液体、气体和蒸汽

测量范围

0~0.1KPa至0~40Mpa

精度等级

0.2,0.1,0.075级

输出信号

4~20mA

供电电源

DC24V

使用温度

-20~80℃

贮藏温度

-20~80℃

相对湿度

0~90%

防护等级

IP65

防 爆

dIIBT4   ,iaIICT6

四、选型表

EBY3051

电容式压力变送器



KO

普通型

KB

防爆型



0

负压

1

表压GP

2

差压DP

3

绝压AP

4

高静差压HP

5

微差压DR

6

流量差压QP

7

液位变送器LT



1

0-0.06~0.3KPa

2

0-0.25~1.5KPa

3

0-1.2~10KPa

4

0-6.0~40.0KPa

5

0-30.0~180.0KPa

6

0-160~1000.0KPa

7

0-0.4~2.5MPa

8

0-1.6~10.0MPa

9

0-4.0~25.0MPa

0

0-7.0~40.0MPa



0

标准型

1

单平法兰

2

双平法兰(量程需≥6KPa)

3

单插法兰型

4

双插法兰型(量程需≥6KPa)

5

一平一插法兰型(量程需≥6KPa)



1

4-20mA输出信号

2

4-20mA输出信号+HART协议

附件及材质代码

代号

含义

M3

数字液晶显示表头

E1

普通电缆接头

E2

防爆电缆接头

B1

管装弯支架

B2

盘装弯支架

B3

管装平支架

D1

法兰侧面排气/排液阀在上部

D2

法兰侧面排气/排液阀在下部

G1

腰型法兰

G2

焊管街头

G3

一体化三阀组

G

≤200℃(高温硅油)

防腐材料

结构材料

法兰接头

排气/排液阀

隔离膜片

F12

碳钢

316L

316L

F13

碳钢

哈氏C

哈氏C-276

F14

碳钢

蒙乃尔

蒙乃尔K-500

F15

碳钢

316L

F22

316L

316L

316L

F23

316L

316L

哈氏C-276

F24

316L

316L

蒙乃尔K-500

F25

316L

316L

F26

316L

316L

哈氏B-2

F33

哈氏C

哈氏C

哈氏C-276

F35

哈氏C

哈氏C

F44

蒙乃尔

蒙乃尔

蒙乃尔K-500

F47

蒙乃尔

蒙乃尔

3YC25

注:M3、F22为标准配置
